Schnell erlernt, sofort einsetzbar –
3D-Software für Konzeptplanung und Vertrieb von Intralogistikanlagen

Was taraVRbuilder mitbringt

Eine Software deckt drei Ziele der Konzeptphase ab — 3D-Anlagenmodell erstellen, visualisieren und grobe Kennzahlen ermitteln — ganz ohne CAD-, Programmier- oder Steuerungstechnik-Kenntnisse. Die folgenden sechs Abschnitte zeigen im Detail, wie das funktioniert.

1. Sofortstart mit fertigen Bibliotheksobjekten — das Grundgerüst für den effizienten Modellaufbau

• Umfangreiche fertige Bibliotheksobjekte erlauben einen sofortigen Start, ohne eigene Modelle von Grund auf anlegen zu müssen.
• Drag&Drop-Funktion: Objekte werden direkt aus der Bibliothek ins Layout gezogen.
• Anschlusspunkte-Logik: Objekte „wissen“, wo sie andocken können — reduziert Fehler beim Verketten von Streckenabschnitten.
• 3D-Mover inkl. Snapping-Funktionen: Objekte lassen sich im 3D-Raum frei bewegen und rasten dabei automatisch an passenden Punkten/Positionen ein.

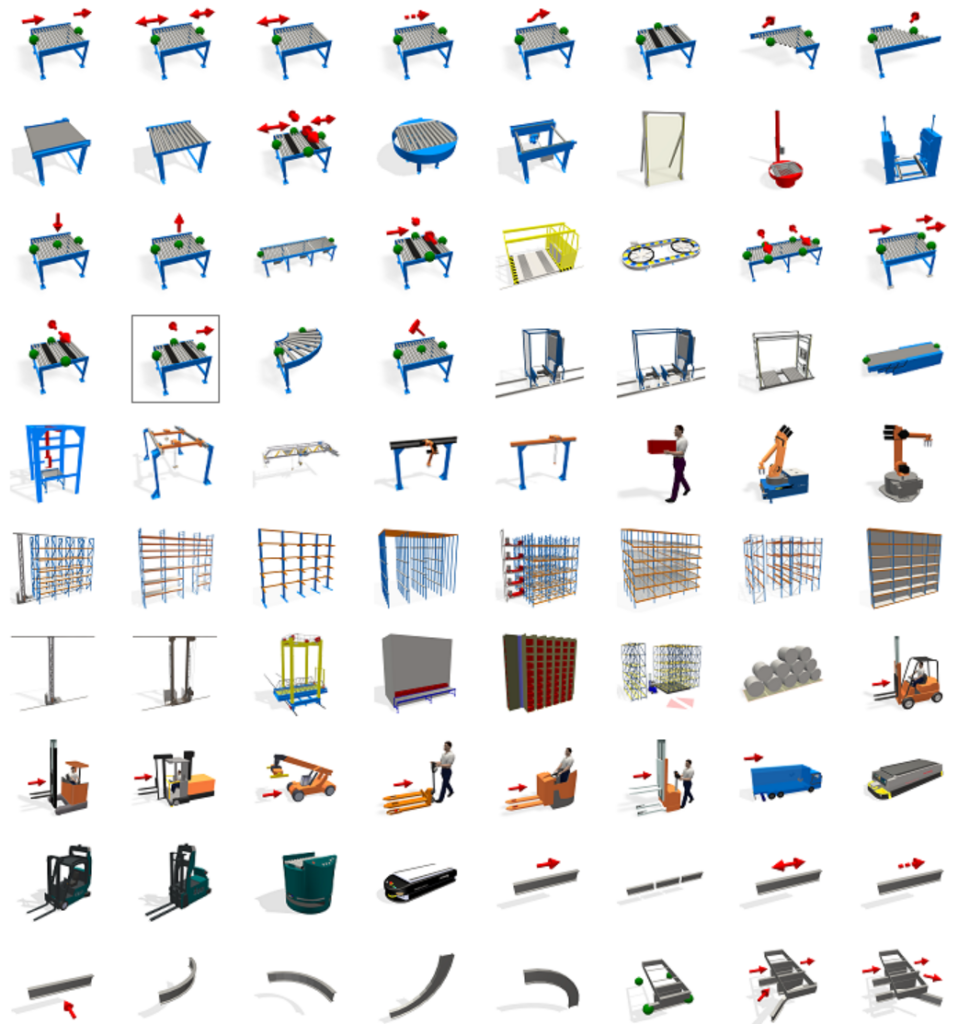

2. Bibliotheksobjeksübersicht

taraVRbuilder bringt parametrisierbare, herstellerneutrale Modellbibliotheken für alle gängigen Intralogistik- und Anlagenkomponenten mit — inklusive Gebäude.

Die Bibliotheksobjekte sind parametrisierbar in ihren Abmessungen, Farben und Verhalten (Fördergeschwindigkeiten, Anzahl Stauplätze, etc.). CAD-Modelle lassen sich zusätzlich importieren und mit fertigen Verhaltensmodellen verknüpfen.

3. Assistenzfunktionen — schnellere Modellerstellung und Parametrisierung

taraVRbuilder bietet mehrere Assistenzfunktionen, die die Modellerstellung und Parametrisierung gegenüber dem manuellen Platzieren einzelner Objekte deutlich beschleunigen.

• Anordnungsraster: Objekte lassen sich rasterausgerichtet platzieren — für saubere, konsistente Layouts ohne manuelles Ausrichten einzelner Elemente.
• Automatisches Befüllen von Systemlinien/Polylinien: Eine gezeichnete Linie wird automatisch mit einer Kette vorkonfigurierter Objekte befüllt — z. B. unterschiedliche Schutzzaunfelder im Wechsel Pfosten, Förderstrecken oder Monorailschienen — unter Berücksichtigung von Vorzugslängen sowie Min-/Max-Längenbegrenzungen der einzelnen Segmente.
• Eigenschaften übertragen: Einmal konfigurierte Objekteigenschaften lassen sich auf andere Objekte desselben Typs übertragen, statt jedes Objekt einzeln neu zu parametrisieren.
• Projektbibliotheken: Ausschnitte eines Projekts — etwa eine fertig konfigurierte Anlagenzelle — lassen sich als wiederverwendbare Projektbibliothek speichern und in anderen Projekten erneut einsetzen.

4. Schnittstellen und Datenformate

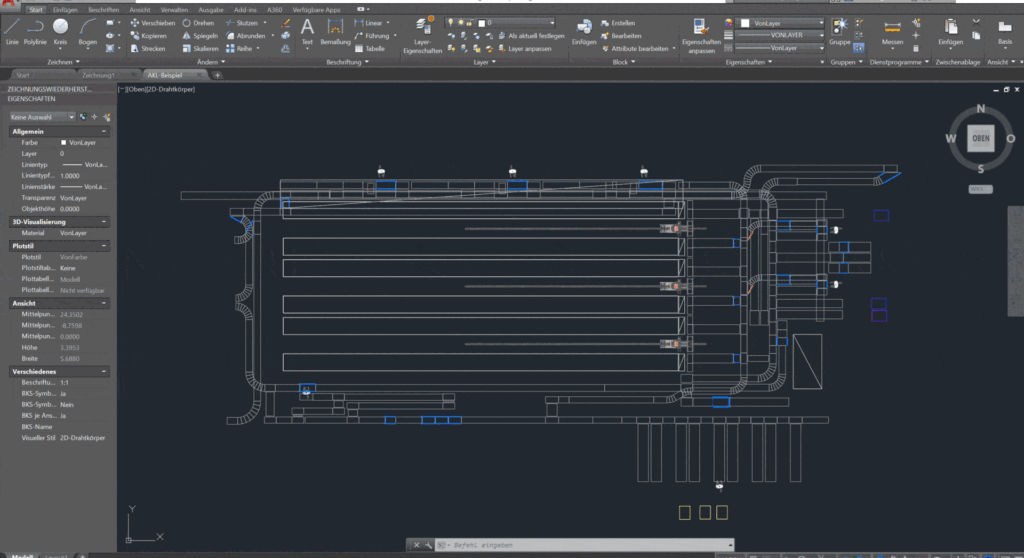

taraVRbuilder importiert 2D-Layouts, Gebäudedaten und 3D-Maschinen — sowohl unbewegliche Anlagenteile als auch bewegliche Objekte wie Fahrzeuge oder Krankomponenten — und bindet AutoCAD über zwei unterschiedliche Schnittstellen an.

• Import von 2D-Layouts, Gebäudegrundrissen und BIM-Daten: Gebäudedaten als IFC; AutoCAD-Layouts als DXF (siehe Geometrieschnittstelle unten).
• Import von 3D-Maschinen und -Komponenten (STEP, JT, FBX, OBJ): sowohl unbeweglich (z. B. feststehende Anlagenteile) als auch beweglich — etwa Fahrzeuge oder bewegliche Teile wie Verschiebewagen, Regalbediengeräte oder Krankomponenten. Bewegliche Importe lassen sich anschließend mit einem Verhaltensmodell verknüpfen (Beispiele: Querverschiebewagen,Heber, AGV, AMR, Regalbediengerät, Kran).
• AutoCAD — Geometrieschnittstelle: DXF-Layoutimport, taraVRbuilder-Modelle werden anschließend manuell platziert.
• AutoCAD — semantische Schnittstelle: automatisierte 3D-Modell-Generierung aus AutoCAD-Daten (kostenpflichtige Erweiterungsoption in Kombination mit taraXchange-Runtime).
• Weitere Anbindungen: Anlagenlayouts auf Basis von Excel-Tabellen mit Objektpositionen und -konfigurationen; Schnittstelle zu ArchiCAD.

5. Ergebnisse und Output

Aus einem taraVRbuilder-Projekt lassen sich Video, 3D-Modell, gerenderte Bilder, Betriebsmittelliste und die vollständigen Engineering-Projektdaten exportieren.

• Videoexport: Die animierte 3D-Anlagenanimation/-simulation lässt sich als Video und Rundflug exportieren, z. B. für Angebotsunterlagen, Kundenpräsentationen oder die eigene Webseite.
• Präsentation im kostenlosen taraVRviewer: Das Anlagenmodell lässt sich ohne taraVRbuilder-Lizenz an Kunden weitergeben — interaktiv statt nur als Video.
• Export des 3D-Modells: Alternativ als gerenderte Bilder, je nachdem, was für die jeweilige Angebots- oder Präsentationssituation passt.
• Betriebsmittelliste (Export): Pro Projekt lässt sich eine Betriebsmittelliste aller verbauten Komponenten (Rollenbahnen, Gurtförderer, Drehtische usw.) ausgeben und exportieren — direkte Kalkulationsgrundlage für das Angebot, ohne separate Zusammenstellung.
• Export der Engineeringdaten: Alle instanziierten Objekte eines Projekts inkl. ihrer Parameter (Abmessungen, Geschwindigkeiten, Positionen) sowie ihrer Vorgänger-/Nachfolgerbeziehungen zueinander — für nachfolgende Engineering-Schritte wie Elektroplanung, Ausführungsprojektierung oder Steuerungstechnik.

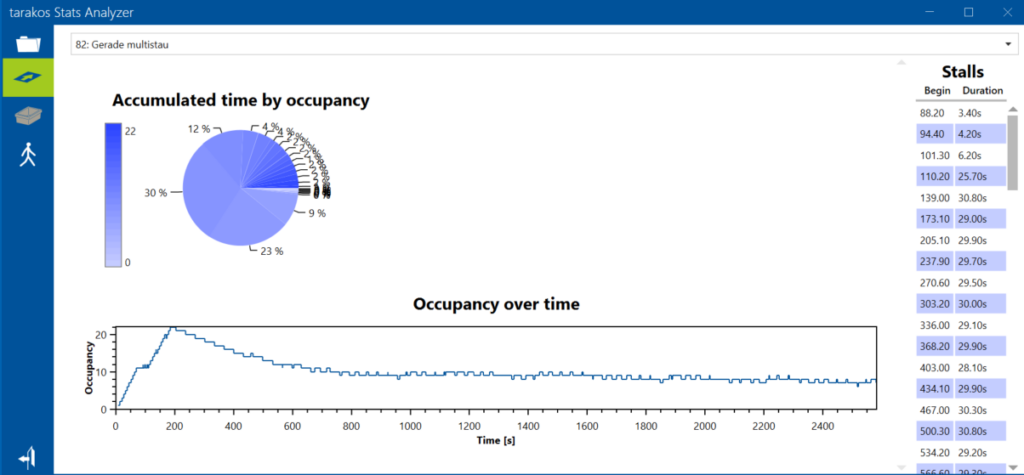

6. Analysefunktion und StatsAnalyzer

Das separate Zusatztool StatsAnalyzer liefert eine erste grobe Anlagenvalidierung, ohne den Aufwand einer vollständigen Materialflusssimulation.Durchsätze an vom Nutzer definierten Messpunkten.

• Auslastungen von Werkern und Bearbeitungsstationen
• Kapazitätsauslastungen von Förderstrecken
• eingeschränkte Ermittlung von Durchlauf- und Verweilzeiten einzelner Fördergüter

Vorteil in der Konzeptphase: Planer können im Layout schnell verschiedene System- oder Teilsystemvarianten testen und vergleichen — bedienbar auch durch Sales-Ingenieure, nicht nur durch Simulationsexperten.
